| 品牌：HTPM | 型号：CPS25SAN | 种类：滚动导轨 |
| 滑行轨迹：直线导轨 | 滑轨宽度：75毫米 | 滑块个数：按需配备 |
| 额定动载荷：2870kgf | 材质：进口合金钢 | 额定静载荷：4270kgf |
| 精度等级：P | 固定螺栓尺寸：M6*8mm | 滑块固定方式：上锁式 |
| 滑轨长度：4米 | 额定保持力：1200N | 工作压力：2-8公斤 |

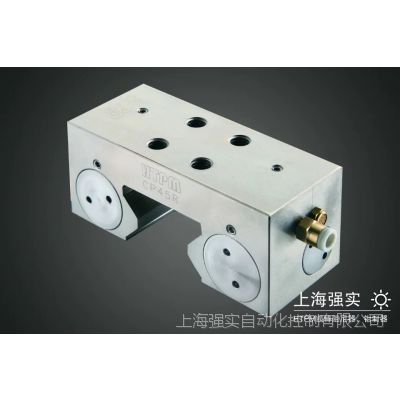

直线导轨锁紧装置 气压控制型常开钳制器CPS25SAN，产品特点：
a.通过楔形块扩张原理，利用气压实现钳制。
b.结构小巧，强盛的保持力。
c.设计新奇，避免钳紧时产生刚性冲击。
d.安装利便，与工作台直接连接，无需更改工作台尺寸。
e.精密定位，适合用于运动轴的气动夹紧。
直线导轨锁紧装置 气压控制型常开钳制器CPS25SAN，其他规格以及夹持力大小：
直线导轨锁紧装置 气压控制型常开钳制器CPS25SAN，安装方法：
1.钳制器（库浪霸）是在导轨和滑块安装好之后安装，建议安装在两个滑块之间；
2.将解除钳制状态下的钳制器安装在直线导轨上，确认钳制器可在钳制机构与导轨不接触的状态下移动；
3.用手旋紧安装钳制器的内六角螺钉，将钳制器暂时预紧固定在滑台上；
4.在导轨上进行钳制动作，重复钳制和松开10次以上；
5.在钳制器钳制导轨的状态下，利用力矩扳手按规定的力矩拧紧螺栓，解除钳制器的钳制状态，确认钳制器的钳制结构与导轨不接触（来回推动滑台，与固定钳制器前对比摩擦力是否变重，变重则松开螺栓重新调整钳制器）
6.***检查气管连接或油管连接部分是否泄漏。
直线导轨锁紧装置 气压控制型常开钳制器CPS25SAN,安装尺寸：
需要注意的问题：
1.常闭型钳制器出厂时钳制机构之间有垫块，除了安装时，请勿取出垫块；
2.未免偏载所有导轨上均需安装钳制器；
3.安装过滤密度为25μm以下的空气滤清器；
4.气管外径推荐使用φ6mm以上，外径越小，反应时间越长；
5.尽可能缩短气管长度，气管长度越长，反应时间越长；
6.液压钳制器使用*** VG46液压油，供油时注意先将油管和钳制器内的空气排掉，方法是连接液压接头后低压供油，小心松开钳制器另一侧内六角螺塞，直至有油流出，然后拧紧内六角螺塞
7.钳制器建议配套使用响应时间短的常闭型电磁阀，连接方法如下图：
