| 品牌：ZIMMER | 订货号：001999 | 货号：001999 |
| 类型：气动制动器 | 型号：MKRS3200A | 尺寸：轴径32mm |
| 用途：夹紧，定位，防止振动 | 是否跨境货源：是 | 主要下游平台：其他 |
| 主要销售地区：其他 | 有可授权的自有品牌：否 | 耐温：-10到+70度 |
| 允许压力：0.65MPa | 夹紧力：1650N |

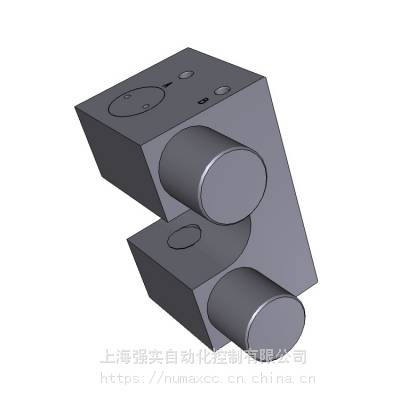

轴径φ32mm线轴钳制器 德国ZIMMER光轴夹持钳 气压常闭型MKRS3200A,产品特点：
线性轴用。
用于固定滑台、定位及防止振动。
为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧轴。
开放压力为0.3MPa、0.4MPa的产品已实现标准化。
也可在线性轴及圆轴上使用。
安装注意事项：
1.首先在解除夹紧的状态下将导轨库浪霸安装在导轨上。对于常闭型，在插入出厂时已
插入间隔体的状态下，进行10次左右的开合动作，然后安装导轨。
2.然后在要使用的滑台等物体上临时紧固导轨库浪霸和辅助垫片（需要时）。需要使用
强度等级8.8以上的螺丝，确保咬合长度为螺纹公称直径×0.9以上。
3.其次是在重复10次左右夹紧/解除夹紧导轨的动作后，保持为夹紧状态。
4.在夹紧导轨的状态下，用***的紧固扭矩紧固安装用螺丝。紧固扭矩请参见各产品页
面。
5.对于附带密封圈的产品，请紧固临时紧固状态的密封圈固定螺栓。
6.确认导轨库浪霸与护罩底座等不发生干涉。
7.MKRS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块
的状态下长期放置，可能会引起MKRS无法运作。
夹持钳配管说明：
轴径φ12，为M5，空气消耗量：0.019L/周期（ANR）
轴径φ16，为M5，空气消耗量：0.021L/周期（ANR）
轴径φ20，为M5，空气消耗量：0.019L/周期（ANR）
轴径φ25，为M5，空气消耗量：0.021L/周期（ANR）
轴径φ30，为M5，空气消耗量：0.031L/周期（ANR）
轴径φ40，为M5，空气消耗量：0.041L/周期（ANR）
轴径φ50，为M5，空气消耗量：0.041L/周期（ANR）
轴径φ60，为M5，空气消耗量：0.041L/周期（ANR）
控制方式：气压、常闭
开放压力：0.3MPa 0.4MPa 0.55MPa
使用压力：0.65MPa
响应时间：0.06s
夹紧寿命：500万次
使用温度：-10℃～+70℃
适用轴的直径：φ12mm～φ60mm
适用轴的硬度：54HRC以上
适用轴径的尺寸容许偏差：-0.01mm～0mm
主体材质：相当于SCr415，无电解镀镍。
安装尺寸:
